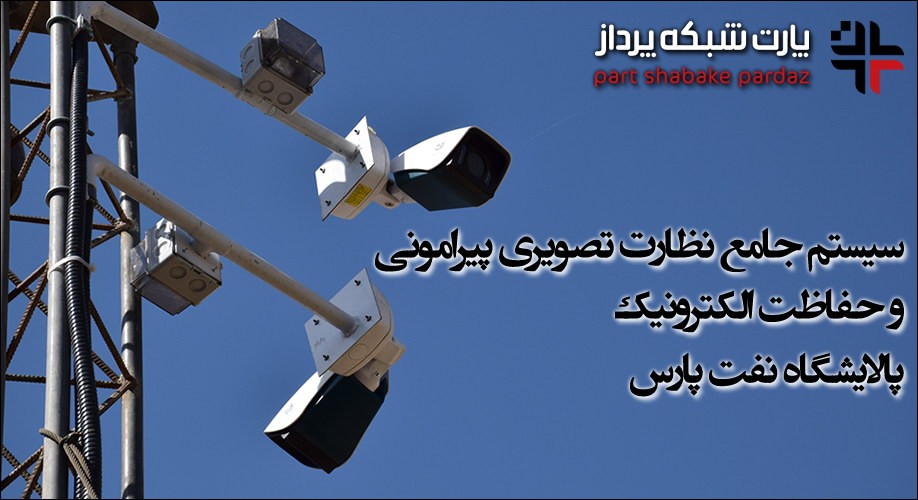

سیستم نظارت تصویری پیرامونی پالایشگاه نفت پارس

سیستم نظارت تصویری پالایشگاه نفت پارس در پیرامون این حوزه صنعتی یکی از پروژه های بسیار مهم و استراتژیک شرکت پارت شبکه پرداز در سالهای اخیر بوده است. پس از تهدیدات فراوان در حوزه های صنعتی در کشور عزیزمان و رسیدن مجموعه های حراستی حوزه نفت به این جمع بندی که میبایست از سرمایه های ملی و ارزشمند حوزه صنعت نفت با شکل و ابزار نوین و پیشرفته تری حفاطت و حراست گردد، شرکت پالایشگاه نفت پارس یکی از مجموعه های پیش روئی بود که نسبت به ارتقا و به روز رسانی سیستم نظارت تصویری و پیرامونی خویش اقدام نمود.

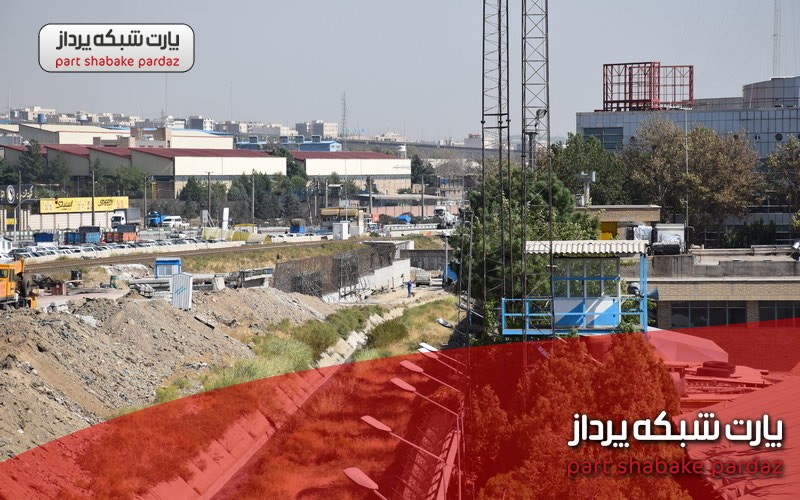

پالایشگاه نفت پارس در سال 1337 تاسیس گردیده و به مدت 50 سال یکی از مهمترین و پیشرو ترین پالایشگاههای کشور در زمینه تولید روانکار ( روغن موتور ) بوده است . این پالایشگاه در جاده مخصوص کرج, کیلومتر 22 واقع شده است و با توجه به موقعیت جغرافیایی از شمال با جاده مخصوص کرج (بزرگراه لشگری)، از غرب با مناطق کشاورزی و مراتع، از شرق با حوزه کاووسیه و سرخه حصار و از جنوب با منطقه شهر قدس (قلعه حسن خان) همجوار است. با توجه به نزدیکی این حوزه صنعتی با مناطق مسکونی و مناطقی که عبور و مرور در آنها بسیار زیاد انجام میشود، مدیریت پالایشگاه به این نتیجه رسید که تجهیزات موجود (در سال 1395) برای حراست از سیستم کارآمد نمیباشند و نیاز به دمیدن روح تازه ای در رگهای سیستمهای امنیتی این پالایشگاه میباشد.

شرکت پارت شبکه پرداز به عنوان یکی از شرکتهایی که ضمن حضور در وندور پیمانکاران حراست کل وزارت نفت، دارای تجارب وسیعی در حوزه های صنعتی بود در کنار مجموعه وسیعی از همکاران این حوزه نسبت به ارائه طرح و پیشنهاد فنی خود برای این پالایشگاه اقدام نمود. طرح های مفصلی برای حراست و حفاظت از این پالایشگاه مطرح بود که از جمله آن میتوان به طرح حفاظت پیرامونی، نظارت تصویری و تلفیقی از این دو طرح برای تکمیل سیستم حفاظتی و امنیتی پالایشگاه نفت پارس اشاره نمود. در نهایت طرح شرکت پارت شبکه پرداز بامداد که در آن طرح جامع و کاملی برای حفاظت پیرامونی تصویری پالایشگاه و ترکیب آن با یک سیستم نظارت جامع صنعتی دیده شده بود به عنوان طرح مطلوب کارفرمای محترم، مورد قبول واقع گردید.

طرح جامع نظارت تصویری پیرامونی

درحال حاضر یکی از مهمترین مسائل هر حوزه صنعتی در کشور عزیزمان, دارا بودن استاندارد های بالا در زمینه های نظارت, امنیت و حراست از منابع پر اهمیت این صنایع میباشد. باید کاملا" در نظر داشت که استفاده از سیستم هایی که تنها برای رفع و رجوع در حوزه امنیت تهیه میشوند راهکار مناسبی برای محلی پر اهمیت مانند پالایشگاه نفت پارس نبوده و نخواهد بود. به همین منظور و با اتکا به هوشمندی آن مجموعه محترم , تلاش پارت شبکه پرداز بامداد براین قرار گرفت تا از بروز ترین و کارآمد ترین سیستم های روز در این طرح استفاده نماید.

بررسی و تحلیل سامانه نظارتی موجود در شرکت پالایشگاه نفت پارس نشانگر این امر بود که سیستم دارای نقاط ضعف بسیار بالاییست و نیاز به جایگزینی با سیستم نظارتی جدید را داراست. به همین دلیل شرکت پارت شبکه پرداز بامداد با تکیه بر دانش فنی و استفاده از نیروهای مجرب در این حوزه اقدام به پیاده سازی سیستم نظارت پیرامونی با استفاده از سولوشن های خاص شرکت اسپارک ایتالیا برای حفاظت این مجموعه نمود.

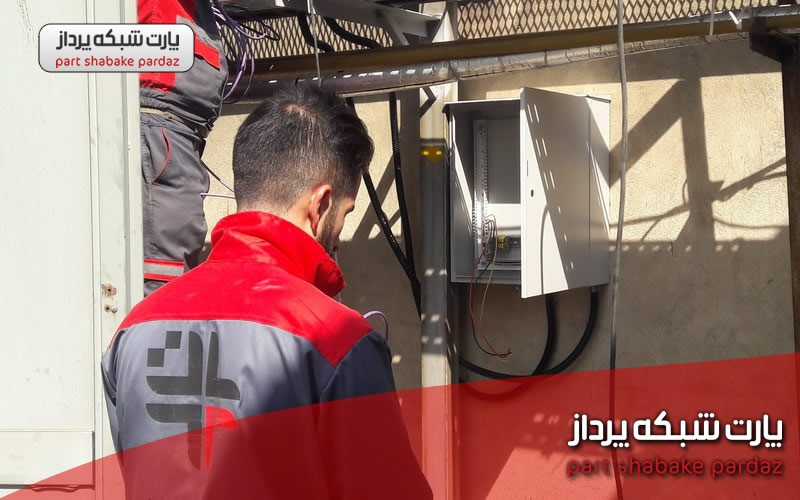

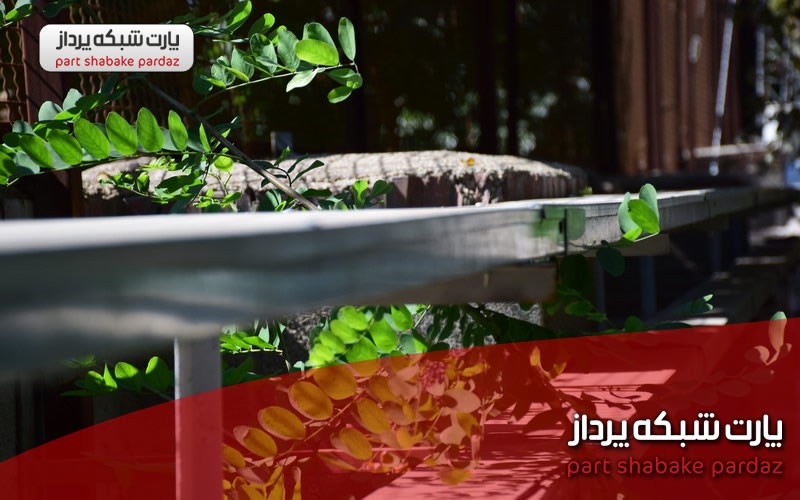

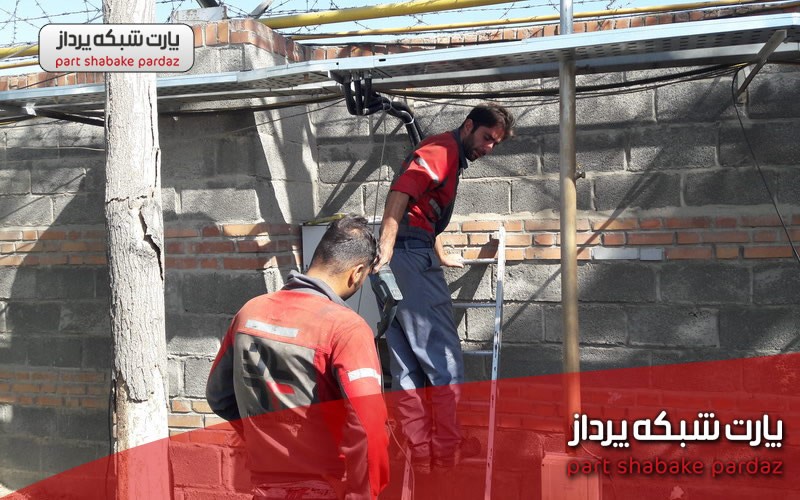

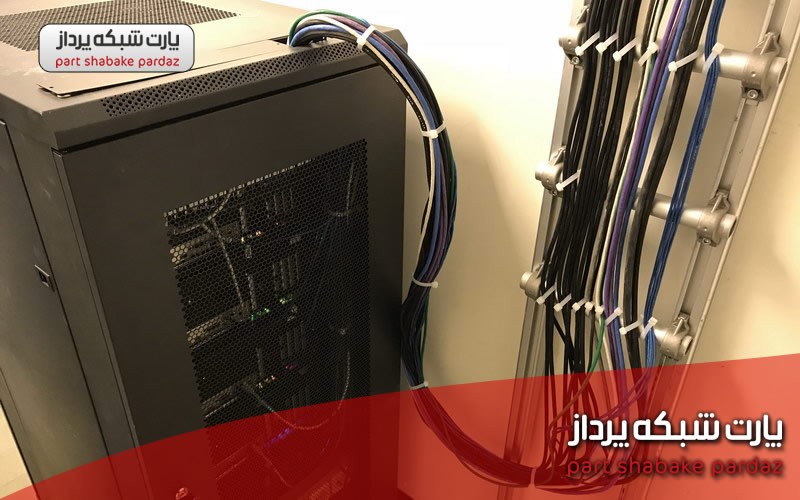

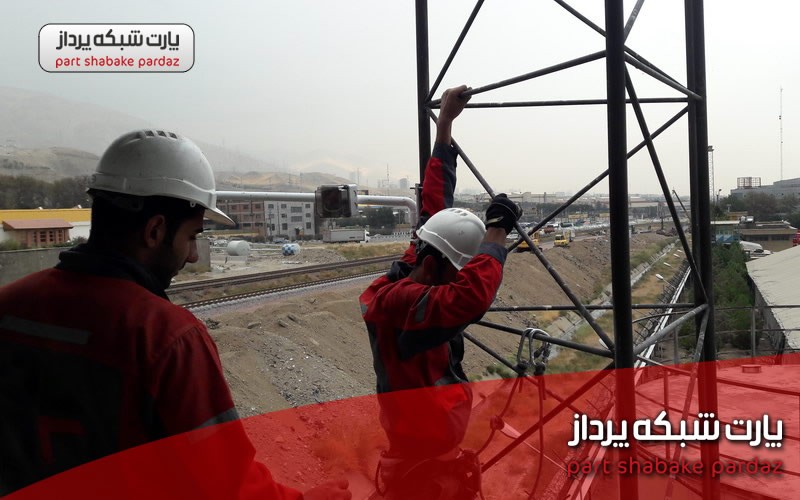

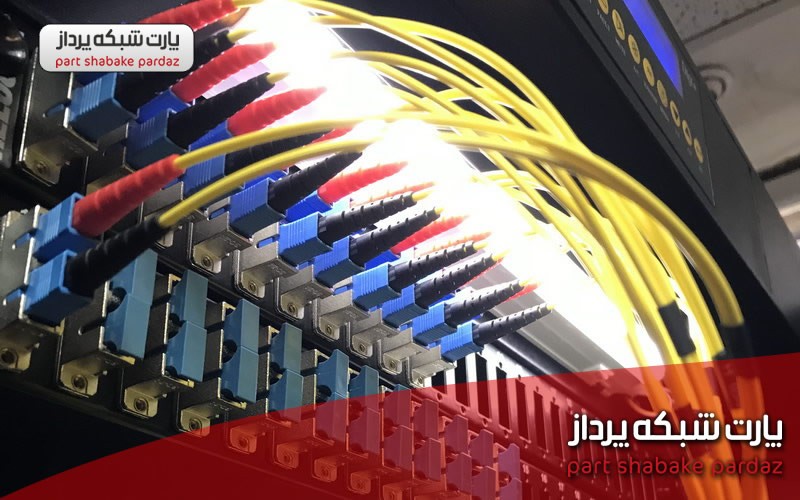

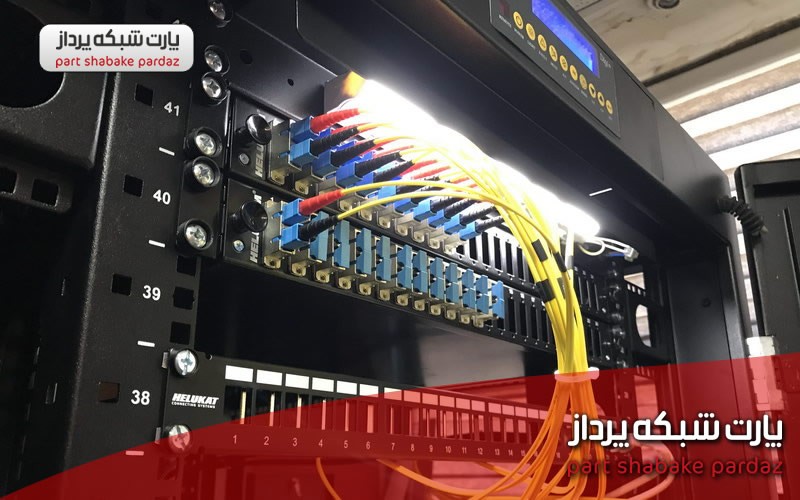

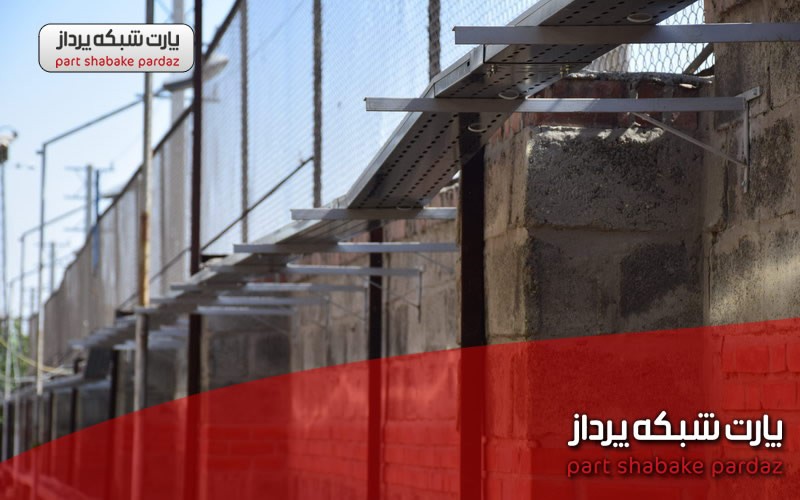

در تاریخ 24 تیرماه یکهزارو سیصدو نود پنج، پروژه حفاظت الکترونیک پالایشگاه نفت پارس شامل نظارت تصویری پیرامونی استارت گردیده و در مراحل اجرائی قرار گرفت. با توجه به فرسوده بودن زیرساختهای موجود در محیط پالایشگاه، پارت شبکه پرداز در اولین گام اقدام به پیاده سازی سیستم سینی گالوانیزه در دور تا دور پالایشگاه نمود، استفاده از تجهیزات زیرساختی ضد نویز محیطی با توجه به صنعتی بودن محیط در دستور کار قرار گرفت و به همین منظور از کابلهای شبکه SFTP برند Helukabel آلمان و همچنین فیبرهای نوری این برند آلمانی محبوب در سرتاسر مسیر استفاده گردید، با توجه به بالا بودن ارزیابی های اولیه از نویز محیطی، تصمیم بر استفاده End To End از تجهیزات Helukabel در کل زیرساخت شد. سیستم به صورت کلی ایزوله از شبکه جاری پالایشگاه در نظر گرفته شد و کیفیت پهنای باند سیستم جدید در سطح 10G قرار گرفت تا هرگونه ارتقای کیفی و کمی در آینده و ترکیب این سیستم با هر نوع سیستم حفاظتی دیگر در آتی پیش بینی شده باشد.

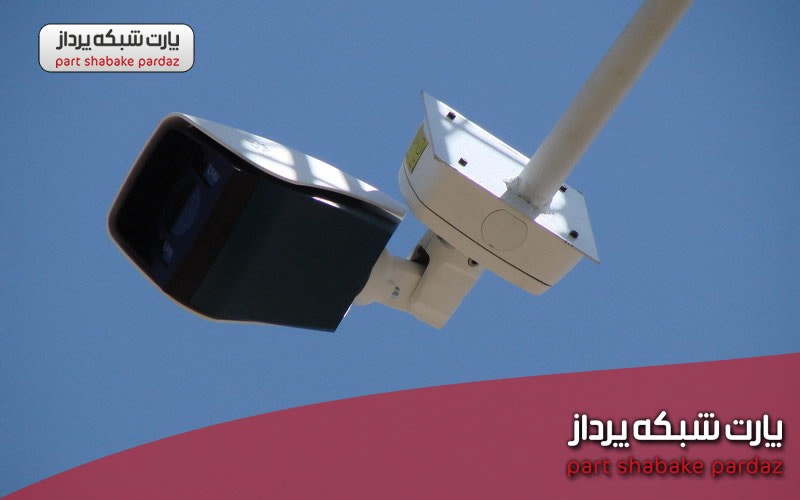

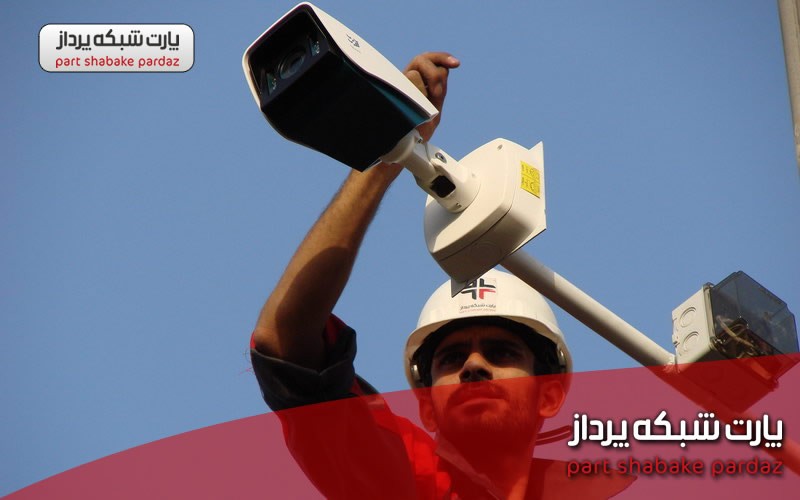

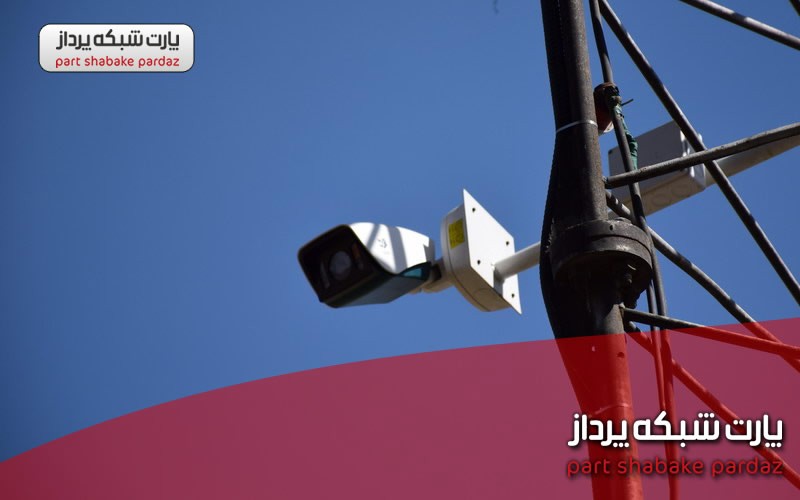

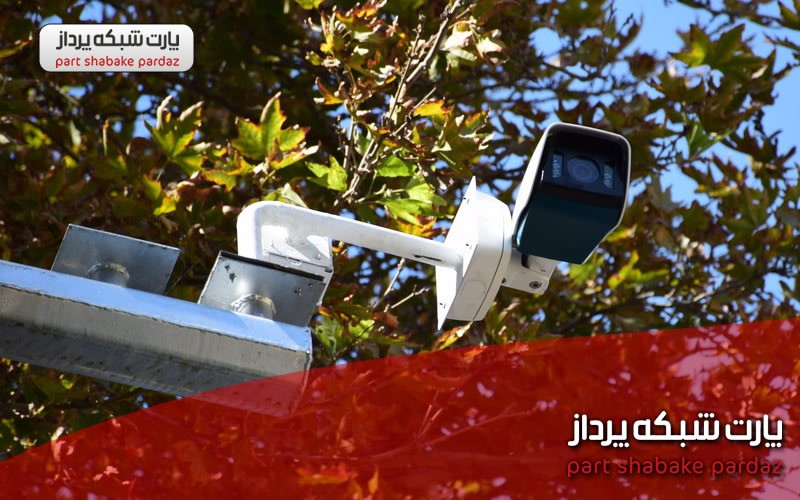

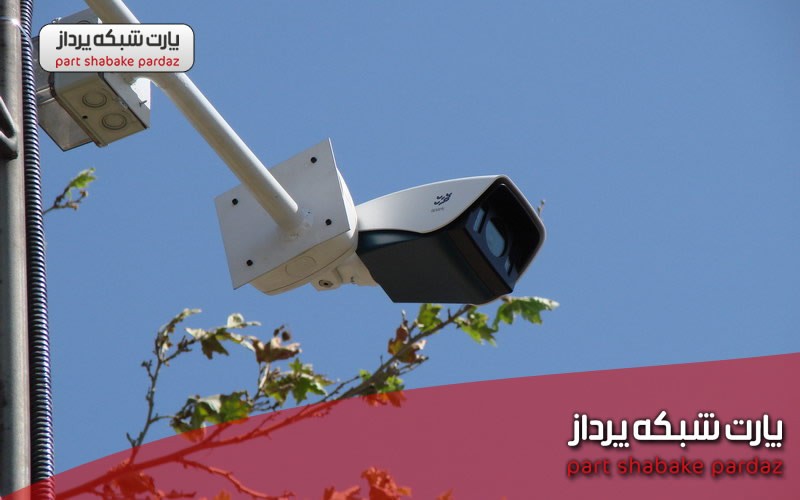

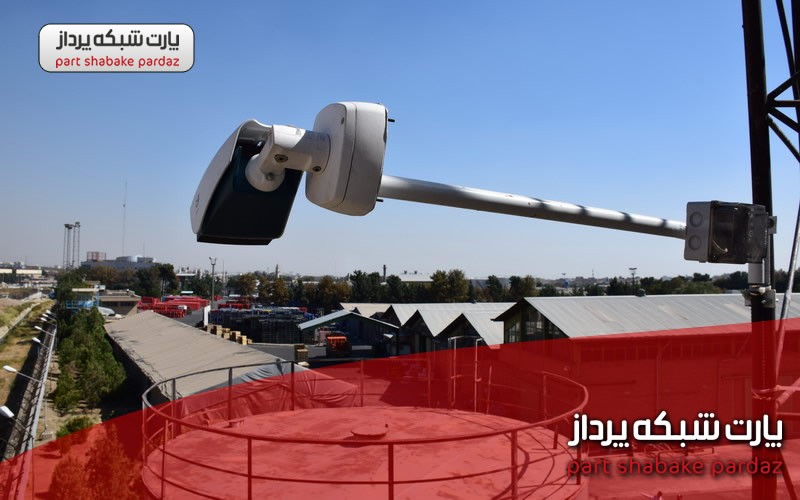

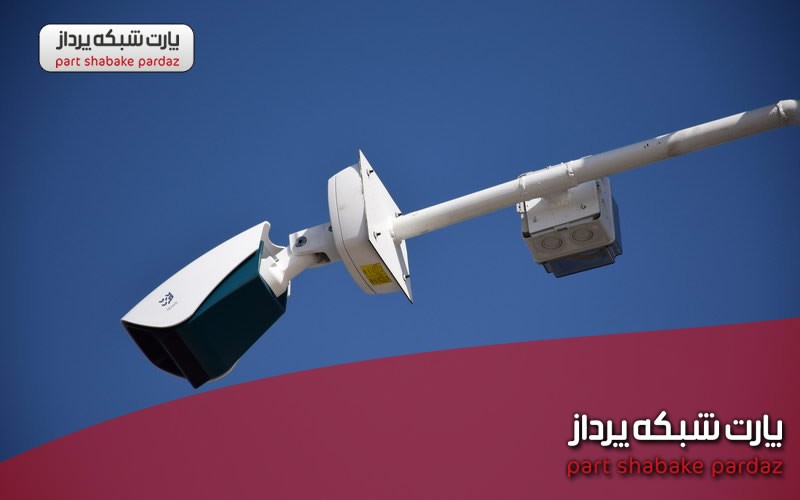

سیستم نظارت تصویری پیرامونی نوین پالایشگاه نفت پارس با استفاده از دوربینهای اسپارک ایتالیا مدل کیارا 5000 طراحی گردیده اند، اهانی فن به خوبی میدانند که در حال حاضر این نوع دوربین دارای بالاترین کیفیت تصویری موجود در میان برندهای موجود در بازار ایران است. دوربین Kiara 5000 با کیفیت 5 مگاپیکسل و با ارائه 30 فریم در ثانیه دارای وضعیت تصویری کاملا واقعی و بدون هیچ گونه Dalay است. این سیستم دارای توزیع کننده نور Infrared با سیستم غیر پراکنده بوده و میتواند تا 50 متر را در شب به وضوع آشکار نماید. همچنین این نوع دوربین دارای قابلیت لایت فایندر با ظرفیت 0.03  لوکس میباشد که از این حیث میتواند بدون این که حالت تصویر برداری رانگی خود را از دست بدهد به صورت کامل تصاویر واضح و رنگی در شب ارائه دهد. دوربینهای سری کیارا برند اسپارک از سنسورهای Exmor R سونی در خود بهره برده اند که در حال حاضر دارای بالاترین میزان وضوح میباشد. از دیگر قابلیتهای این نوع دوربین میتوان به موارد زیر اشاره نمود.

• برند اروپایی که محصولات آن در ایتالیا تولید میشود.

• دارای نماینده رسمی و انحصاری در ایران است.

• امکان ذخیره سازی تصاویر با فشرده سازی 265 را داراست.

• محصول Total soloution و دارای هماهنگی کامل با آنالیتیکهای مختلف تصویریست.

• دارای UNICA BackPlate از ابداعات برند اسپارک است.

• دارا بودن رنج دمایی بسیار مناسب برای اماکن بسیار سرد و بسیار گرم.

• دارای لوکس نوری بسیار مناسب در شب.

• دارای خاصیت Dual illumination در زمان تشخیص جسم.

• کنترل حرارت دوربین در مثبت 60 و منفی 40 درجه

• قابلیت مقاومت در برابر میدانهای مغناطیسی تا 8 کیلو ولت.

• کلیه دوربینهای بالت و دام دارای قابلیت واید داینامیک رنج با نرخ تا 120DB میباشند.

• کلیه دوربینهای بالت و دام دارای قابلیت مقاومت در برابر ضربه IK10 میباشند.

• کلیه دوربینهای بالت و دام دارای قابلیت ضد نفوذ و ضریب نفوذ ناپذیری IP66 هستند.

• کلیه دوربینها Bullet , Dome اسپارک وریفوکال و موتورایز می باشند.

• کلیه دوربینهای اسپارک از کدگذار 265 برای ذخیره سازی استفاده میکنند.

• کلیه دوربینهای اسپارک قابلیت استفاده از POE را دارا می باشند.

• کلیه دروبینهای اسپارک 2way Audio می باشند.

• محفظه کلیه دوربینهای اسپارک Dicastaluminium , Polycarbonate می باشد.

• قابلیت EMC Certificate در دوربینهای بولت Kiara series وجود دارد.

• دوربینهای بالت و دام اسپارک قابلیت تحمل میدان مغناطیسی تا 8KV را دارا می باشند.

• کلیه دوربینهای کیارا و میرا دارای استاندارد Onvif می باشند.

• در حال حاضر دوربینهای کیارا با رزولوشن 2 و 5 مگاپیکسل ارائه و قابل عرضه می باشد.

• دوربینهای 2 مگاپیکسل دارای 60 فریم بر ثانیه و با WDR120db و با لنز 2.8-12 میلیمتر با زاویه 104 درجه در حالتwide و 7-22 میلیمتر با زاویه 43 درجه در حالت Wide به بازار عرضه گردیده است.

• دوربینهای 5 مگاپیکسل دارای 30 فریم بر ثانیه و با WDR100db و با لنز 3.6-10 میلیمتر با زاویه 85 درجه در حالت Wide به بازار عرضه شده است .

در سیستم ذخیره سازی نیز برند اسپارک دارای راه کارهای ویژه ایست که از مهمترین آنها میتواند به قابلیت ذخیره سازی تصاویر با فشرده سازی H.265 اشاره نمود.

 در این طرح تعداد سامانه های نظارتی افزایش داده شد و همچنین کیفیت سامانه ها از وضعیت غیر کاربردی و بدون کیفیت به سامانه های با کیفیت بالا و مبتنی بر شبکه افزایش یافته است.

خدمات اجرا شده در سیستم حفاظت الکترونیک پالایشگاه نفت پارس :

1 – پیاده سازی شبکه و زیر ساخت سیستم نظارت تصویری

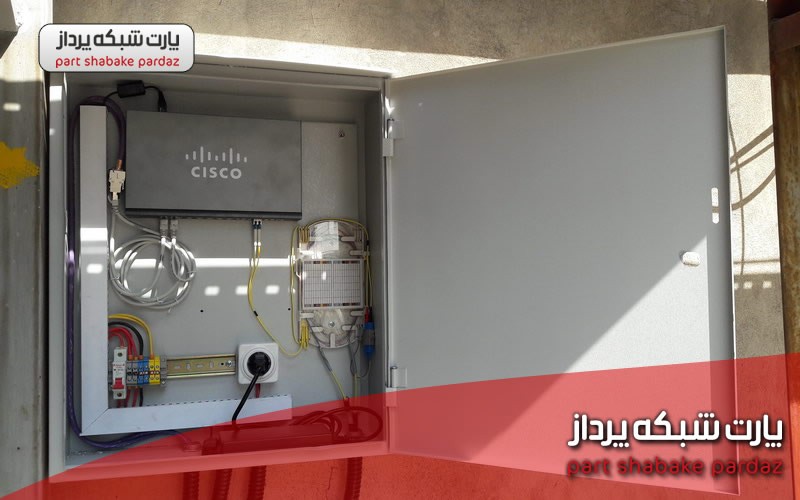

2 – پیاده سازی سوییچینگ پالایشگاه

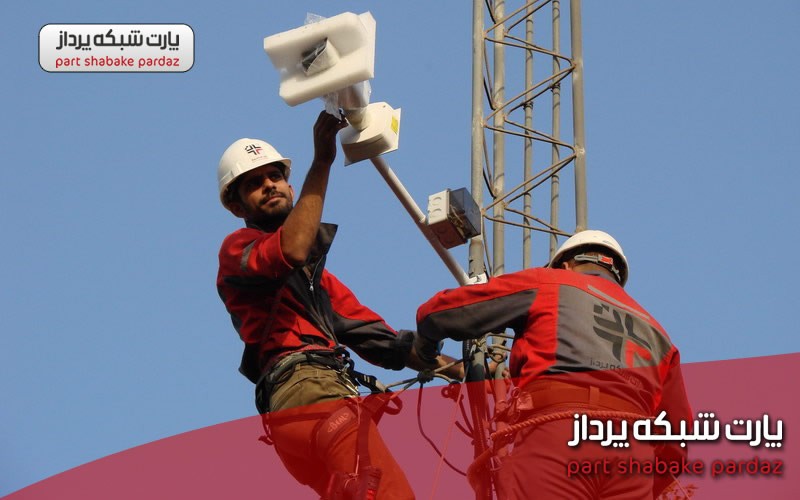

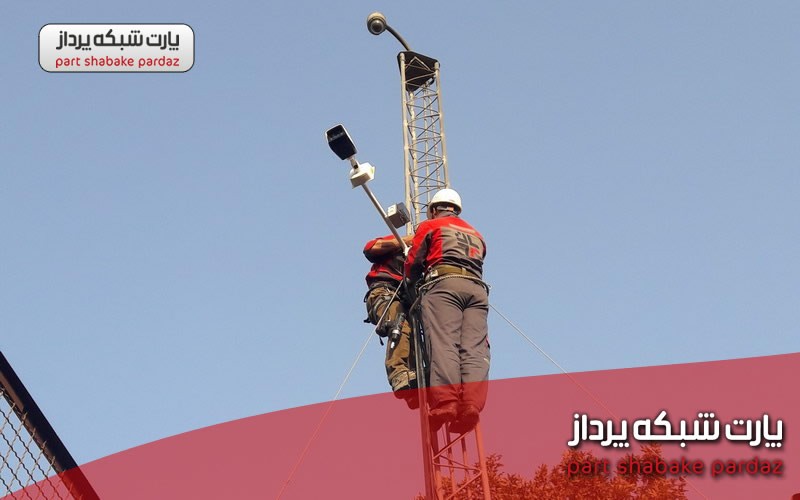

3 – پیاده سازی نظارت تصویری پیرامون پالایشگاه

4 – انتقال سیستم نظارت تصویری قبلی به محل جدید

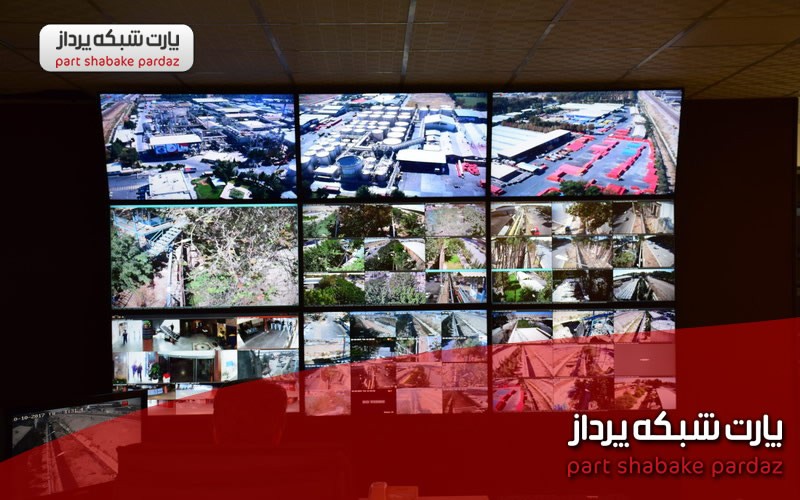

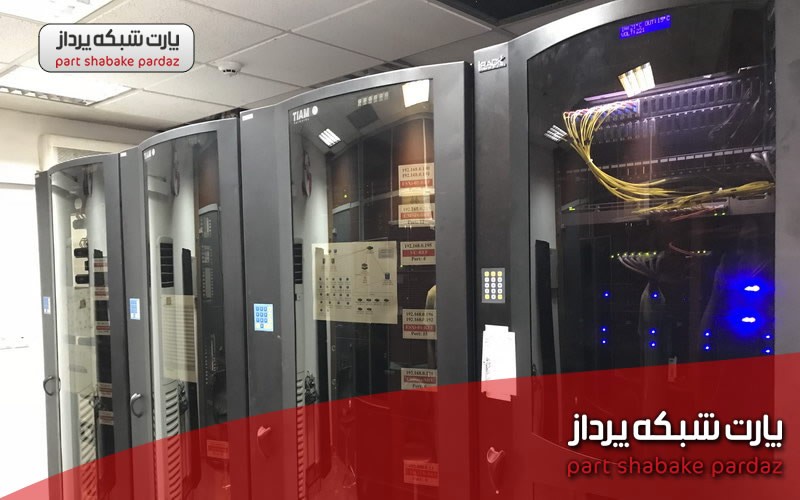

5 – پباده سازی و متمرکز سازی اتاق مانیتورینگ پالایشگاه

6 – پیاده سازی طرح سیستم ذخیره ساز و VMS پالایشگاه

7 – پشتیبانی از سیستم ( خدمات دوره ای و گارانتی )

 سیستم جامع حفاظت الکترونیک و نظارت تصویری پالایشگاه نفت پارس در تاریخ 15 مهرماه سال 1396 به صورت کامل تحویل مدیریت گردید. در ذیل همین مطلب میتوانید گاری تصاویر مربوط به این پروژه را مشاهده فرمائید.
